1) LED顯示屏的基礎構成
顯示屏系統由三大部分構成，即：信號源、把持系統和顯示屏屏體。
信號源 所有可接收信號
字幕機：播放轉動文字
錄像機：播放錄像帶信號
電 視：接收本地無線電視信號
攝像機：接收攝像機信號，實現實況轉播。
影碟機：播放DVD，VCD等內容
PC機：實時顯示盤算機上播放內容
把持系統 信號接進、變換、處理、傳輸、成像把持
通過各種卡(如視頻采集卡或多媒體卡)，將模仿信號轉換為數字信號，針對LED顯示的特點對信號進行變換和再處理，通過掃描電路實現圖像的真實還原。
顯示屏 屏體顯示信號源內容
顯示文字文本，圖形圖片信息或顯示圖象視頻信息。實是現場直播，轉播廣播電視衛星電視；播放錄象機，影碟機等視頻節目；通過字幕機實現在電視畫面上疊加文字信息，全景，特寫等實是編纂和播放功效。顯示各種圖形，圖案，動畫；顯示多種文字，文字可無級放縮。

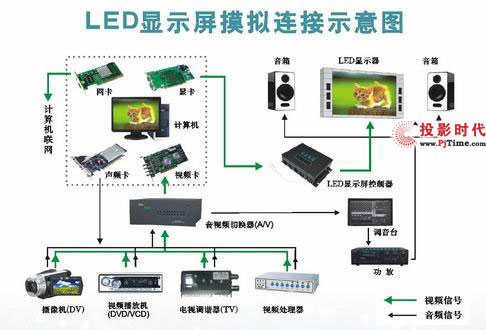

2) LED顯示屏模仿連接及系統把持后果圖
3) LED全彩顯示屏把持及顯示技巧特點
1、采用國際最先進的65536（16bit）級灰度把持技巧，徹底解決全彩顯示屏在低灰度顯示時的馬賽克現象，使顯示的圖像過渡自然，色彩細膩、鮮艷，完整實現視頻源的真實還原。
2、顯示對照度達到6400：1，使顯示的圖像層次分明，克服了全彩顯示屏受外界亮度變更帶來的影響。
3、顯示色彩可達到281.5萬億種，完整滿足各種高級視頻源的輸進請求，可顯示完善鮮艷的色彩。
4、采用虛擬像素顯示技巧，在顯示尺寸雷同的情況下，比普通的LED顯示屏的明白度提高4倍，使LED顯示屏可顯示無與倫比的精致圖像。（見下圖）
5、采用驅動板級灰度把持技巧，將非線性校訂功效集成進驅動板芯片之中，采用65536（16bit）級灰度校訂技巧，大大提高了數據傳輸速率，同時提高系統穩固性，以非線性校訂的方法驅動LED管，使LED顯示屏適應人眼的非線性需求，從而顯示出活潑逼真的視頻畫面，圖像更加穩固。
6、采用千兆級單網線傳輸技巧和板級灰度處理技巧，使數據傳輸速率大大提高，8掃顯示屏掃描頻率可達1200Hz，打消了LED顯示屏的閃耀現象，打消了人眼觀看的疲憊度，最大限度地滿足了數碼設備的拍攝需求。
7、采用恒流驅動電路，保證了LED發光管的穩固、可靠，同時延伸了LED發光管的應用壽命，也保證了LED發光管亮度的一致性。
8、可通過軟件現場實現對LED顯示屏整屏及每個單元模組的亮度、對照度的單獨調劑，具有記憶功效，保證顯示屏整屏亮度的一致性。
9、采用逐點亮度把持技巧，可保證LED顯示屏整屏的均勻性，在顯示屏經過幾年運行后，LED發光管的亮度會呈現不同程度的衰減，采用逐點亮度調劑技巧只需要花兩個小時即可讓顯示屏恢復到出廠時的均勻狀態。
10、采用系統冗余技巧，可實現系統掃描把持器的雙向數據傳輸，其中一個掃描把持器損壞或級連線故障不影響整屏正常顯示。
