安全閥是安裝在設備、容器或管道上，起超壓保護作用，當容器或管道內壓力超過允許值時，閥門自動開啟排放介質；當壓力降低到規定值時，閥門自動關閉。安全閥可根據驅動模式不同分為直接作用式和先導式。直接式安全閥是由閥門進口的系統壓力直接驅動，此時，它由彈簧或重錘提供的機械栽荷來克服作用在閥瓣下方的介質壓力。先導式安全閥是由一個機構來先導驅動，利用機構釋放或施加一個關閉力使安全閥開啟或關閉。安全從外部結構上可分為：有無扳手、有無波紋管、有無散熱片。
系列型號
A42Y-160
A42Y-320
A42Y-160P
A42Y-320P
A42Y-160R
A42Y-320R
概述
A42Y-160/320實用于工作溫度≤200℃空氣、氮?dú)浠祀s氣等介質的設備或管路上。A42Y-160P/320P、A42Y-160R/320R實用于工作溫度≤200℃有腐化性介質的設備或管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的尺度。
結構簡述
1、彈簧全啟封閉式高壓安全閥具有結構簡略、密封性能好、開啟壓力準確、排放才能大、回座壓差小、調劑方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下渺小的變形，提高密封才能，克服安全閥在介質壓力下附近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技巧，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調劑調節螺母，調劑彈簧壓縮量，使閥門能夠很方便、很敏捷地獲得準確的整定壓力。
5、背壓調劑套：調劑閥瓣背壓的幫助機構，通過背壓調劑套調劑，可獲得合適的回座壓差。上調時，使閥門背壓下降。下調時，使閥門背壓提高。
安裝闡明
1、安全閥必需垂直安裝，并最好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、彈簧全啟封閉式高壓安全閥的出口必需裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間間隔盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放才能。

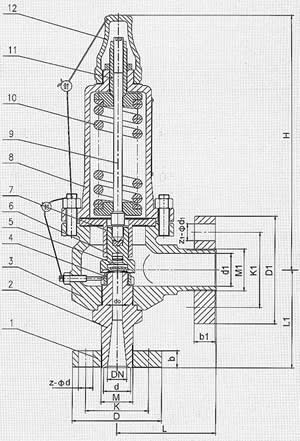

重要零部件材料
|
NO.
|
零件名稱
|
A42Y-160 A42Y-320 材料
|
A42Y-160P A42Y-320P 材料
|
A42Y-160R A42Y-320R 材料
|
|
1
|
法蘭
|
35/35CrMoA
|
2Cr13
|
1Cr18Ni12Mo2Ti
|
|
2
|
閥座
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
3
|
閥體
|
40
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
4
|
調節圈
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
5
|
閥瓣
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
6
|
反沖盤
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
7
|
導向套
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
8
|
閥蓋
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
9
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
10
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
|
11
|
調劑螺桿
|
45
|
2Cr13
|
2Cr13
|
|
12
|
閥帽
|
ZG200-400
|
ZG200-400
|
ZG200-400
|
|
|
密封面材料
|
堆焊Co基硬質合金
|
||
彈簧全啟封閉式高壓安全閥的外形尺寸和連接尺寸，請接洽我們索取。
