襯氟閥、襯膠閥是對閥體內介質所能達到的地方全部采用襯里工藝，內襯材料一般采用FEP（F46）和PCTFE（F3）等氟塑料，可以適用于各種濃度的硫酸、鹽酸、氫氟酸、王水和各種有機酸、強酸、強氧化劑及其它腐蝕性介質等管路，不各種不銹鋼材質的閥門具有經濟性，但襯氟閥門受溫度的局限比較大（只適用于攝氏-50℃～150℃之間的介質），能夠制作內襯氟塑料的閥門有：襯氟蝶閥、襯氟球閥、襯氟截止閥、襯氟隔膜閥、襯氟閘閥、襯氟旋塞閥、襯氟止回閥、襯氟視盅等。
產品闡明
常開式氣動隔膜閥是一種特別情勢的截?cái)嚅y。
W.非腐化性流體 J.一般腐化性流體 Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）
G6k41J型氣動襯膠隔膜閥用處和重要性能規范
1.本系列隔膜閥可根據不同的視裹材質，實用於不同溫度下的不同流體介質管路上，作為把持介質運動的啟閉機構。
2.各種視裹材質的推薦應用范疇：
G6k41J型氣動襯膠隔膜閥隔膜材質的推薦應用范疇：
隔膜材質（代號） 合適溫度 實用介質
丁基膠（B級） -40 o C～100 o C 良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
自然膠（Q級） -50 o C～100 o C 用于凈化水、無機鹽、稀釋。
G6k41J型氣動襯膠隔膜閥重要性能參數：
型號 公稱通徑DN（mm） 工作壓力WP（Mpa） 實驗壓力（Mpa） 實驗溫度（ o C）
密封 強度
EG41J W-16 20-50 1.6 1.76 2.4 常溫
EG41J W-10 65-200 1.0 1.1 1.5
G6k41J型氣動襯膠隔膜閥結構特點和作用原理
2.本閥門與其它閥門最大的差別在於：采用無填料函的結構；橡膠隔膜可使流道內的腐化性介質與所有驅動部件處於完整隔離的狀態，從而杜盡了通常閥門的“跑、冒、滴、漏"等弊病。
3.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
4.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優勝的耐腐化的特點。
5.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的封閉力。
6.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
7.閥門的啟閉是依附旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉地位的顯示色別，以唆使閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜降落使通路截?cái)啵环粗畡t閥門即開啟，色別隨之顯露。
8.本閥采用尺度：按照GB12239的規定，并符合BS5156的請求。

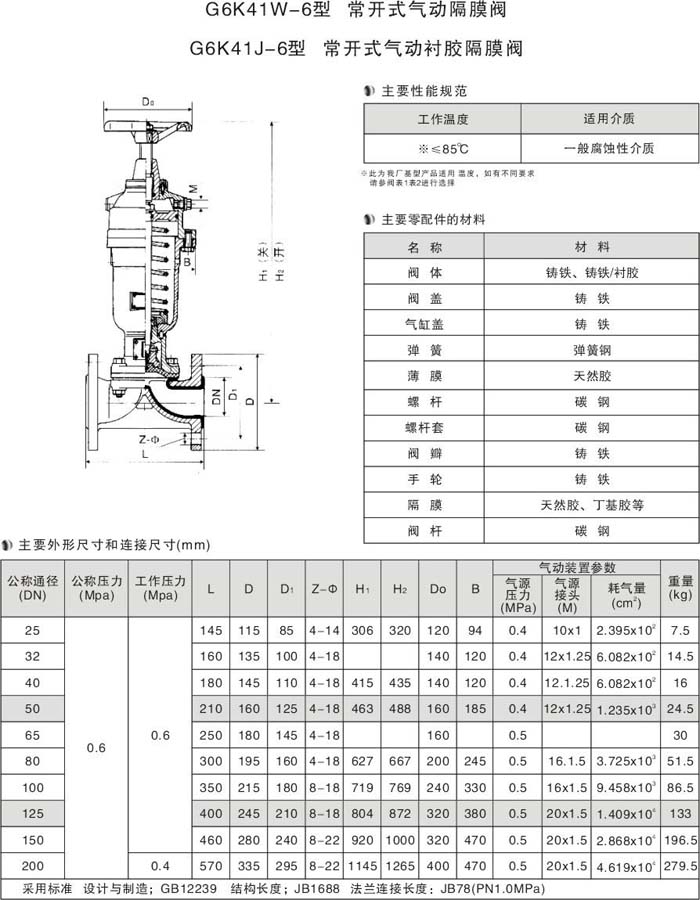

常開式氣動隔膜閥的外形尺寸和連接尺寸，請接洽我們索取。
