球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，球閥也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通型球閥則用于分配介質和改變介質的流向。球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
襯氟球閥Q41F46產品用處和特點
襯氟球閥Q41F46是為各種強腐化性介質管路的啟閉把持而設計的，廣泛實用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最幻想的選擇之一。
具體闡明
一、概述
Q41F46系列襯氟球閥是為各種強腐化性介質管路的啟閉把持而設計的，廣泛實用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最幻想的選擇之一。 Q41F46系列襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范疇內長期應用于任意濃度的腐化性管路、管線工作。
二、工作原理
Q41F46-10C系列襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡略，維修方便，應用范疇廣等長處。
三、設計特點
球閥基礎系列為Q41F46型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡略外，還有以下長處：1.采用氟塑料襯里層的球閥，具有極高的化學穩固性，可以實用于任何強腐化性化學介質； 2.采用全通徑、浮動球結構，閥門可在全部壓力范疇內進行無泄漏封閉，更便于管路系統的通球掃線和管路保護； 3.啟閉件球體與閥桿鑄（鍛）為一體，杜盡了由于壓力變更引起閥桿沖擊承壓件內的可能性，從基本上保證了工程中的應用安全性； 4.結構緊湊公平，閥體內腔空間最小，減小了介質滯留，另外，特別的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
四、基礎參數
設計規范：遵守GB 12237，API 608，API 6D
驅動方法：手動、蝸輪傳動、氣動、電動。
公稱壓力：PN1.0～2.5MPa 公稱通徑：DN15～350mm

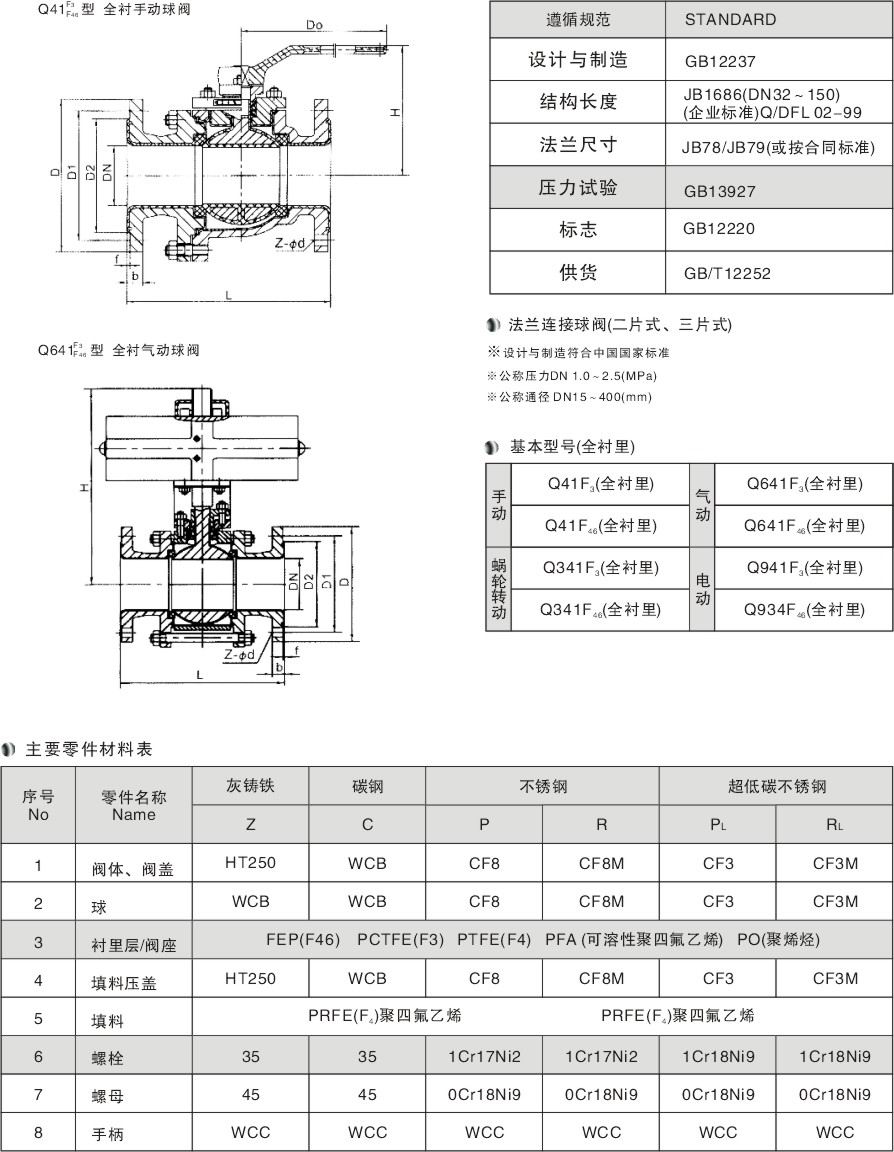

襯氟球閥Q41F46的外形尺寸和連接尺寸，請接洽我們索取。
