球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，球閥也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通型球閥則用于分配介質和改變介質的流向。球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
型號
Q647氣動固定球閥
帶手動高壓型氣動固定球閥
氣動固定球閥產品用處和特點
Q647型氣動固定式球閥是新一代高性能球閥，實用于長輸管線和一般產業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特別考慮，實用于各種腐化性和非腐化性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩固、應用壽命長，實用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特征，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用加強聚四氟乙烯鑲進不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。高低閥桿均設有PTFE軸承，減少磨擦，把持省力，小軸底部沒有調劑片，保證球與密封圈的接處地位。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。
性能規范
|
公稱通徑DN（mm）
|
50-1200
|
|||||
|
公稱壓力PN(MPa)
|
1.6
|
2.5
|
4.0
|
|||
|
公稱壓力
PS(MPa) |
強度實驗
|
2.4
|
3.8
|
6.0
|
||
|
密封實驗
|
1.8
|
2.8
|
4.4
|
|||
|
材料\材料代號
|
C
|
P
|
R
|
|||
|
主 要 零 件 |
閥 體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
||
|
球 體
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
閥 桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
密封圈
|
加強聚四氟乙烯 對位聚苯 硬質合金
|
|||||
|
填 料
|
聚四氟乙烯 柔性石墨
|
|||||
|
適 用
工 況 |
實用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
||
|
實用溫度
|
-28℃ - 300℃
|
|||||
|
履行器
|
型 號
|
AW/DA/SR系列、Gtd/GTE系列、QGSY系列等
|
||||
|
氣源壓力
|
0.4-0.7MPa
|
|||||
|
履行尺度
|
設計制作
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
實驗檢驗
|
|
|
GB12237
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
||

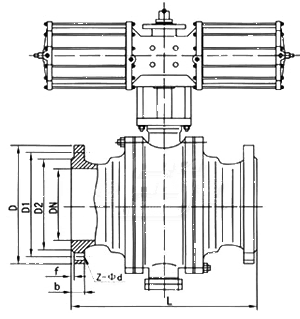

氣動固定球閥的外形尺寸和連接尺寸，請接洽我們索取。
